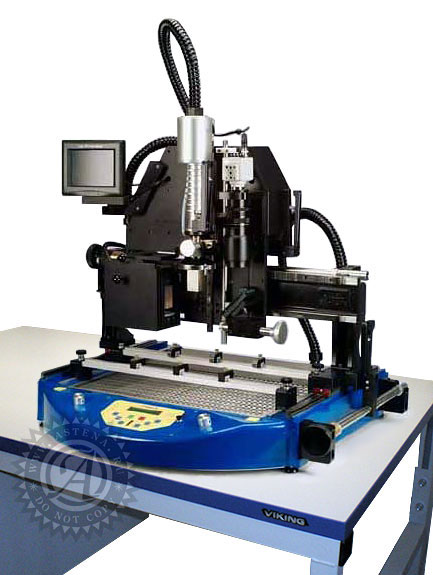

Ремонтная станция Hakko FR-1418 (справочная информация)
ВНИМАНИЕ !!! Поставка паяльного комплекса FR-1418 прекращена.
Предназначена для монтажа и демонтажа компонентов с мелким шагом и BGA
ПОРТАЛЬНАЯ СИСТЕМА ПЕРЕМЕЩЕНИЯ
Уникальная система позволяет перемещать головку по осям XYZ, при этом печатная плата остается неподвижной
Жёсткая конструкция позволяет добиться высокой точности
Система быстрого перемещения по осям XY позволяет увеличить производительность и упростить работу
Точная система подстройки позволяет устанавливать компоненты с точностью ± 0,05 мм
Руководство по эксплуатации и техническому обслуживанию
Производитель ремонтной станции Hakko FR-1418 - компания Hakko Corporation (Япония)
Технические характеристики
| Параметры | Значения |
|---|---|
| потребляемая мощность | ~120 В, 15А |
| мощность инфракрасного нижнего подогрева | 750Вт, одна зона |
| размер рабочей площадки нижнего подогрева | 10х12 |
| пропорциональное управление мощностью нижнего подогрева | 20-100% |
| верхний подогрев с принудительной конвекцией/газ | |
| мощность верхнего подогрева | 1000Вт |
| вертикальное управление | ручное |
| Размеры плат и компонентов | |
| Минимальный размер печатной платы 51 x 51 мм Максимальный размер печатной платы 350 х 450 мм Максимальная толщина печатной платы до 6,5 мм Демонтаж компонентов высотой 38 мм Минимальная величина компонента 2х2 мм Максимальная величина компонента 51х51 мм Точность расположения ± 0,05 мм Полностью регулируемая фиксация печатной платы |
|
| Панель управления и программное обеспечение | |
| Интерфейс оператора HMI (интерфейс управления Hakko), жидкокристаллический дисплей с клавиатурой Защита паролем Возможность наблюдения оператором за ходом программного управления Революционная обучающая программа, которая позволяет запоминать профили конфигурации Четырёхшаговая профильная гибкость (различные значения расхода воздуха, установки температуры, времени и т.д.) Четырехшаговый программируемый цикл нагрева и охлаждения с возможностью запоминания 99 различных профилей |
|
| Верхний нагреватель 800 Вт | |
| Система усиленной подачи горячего воздуха Нагреватель интегрирован в управляемую вручную насадку Низкий, средний, сильный поток воздуха |
|
| Инфракрасный нагреватель | |
| Большой кварцевый массив Инфракрасный нагреватель низкой мощности (750 Вт), 250 x 300 мм (стандартная комплектация) Инфракрасный нагреватель высокой мощности (1500 Вт), 300 x 500 мм (опционально) Контроль нижних нагревателей (20-100%) Обеспечивает быстрое, эффективное нагревание и предохраняет платы от повреждений |
|
| Два входа для термопар | |
| Отслеживание процесса в режиме реального времени Одновременный контроль температуры под компонентом и на поверхности платы |
|
| Жидкокристаллическая система видеонаблюдения | |
| Цветной монитор с диагональю 14 см (5,5 дюймов) Совмещение точек позволяет осуществлять точную установку компонента на печатную плату Нет необходимости в ПК |
|
| Оптика | |
| Установка BGA-компонентов с помощью призмы Прецизионные шарикоподшипники для оптики и оси Z |
|
| Цветная видеокамера | |
| Цветная камера с высоким разрешением, с фиксированным зеркалом | |
