Трассодефектоискатель MI 2093 (Metrel)

Metrel MI 2093 является универсальным прибором, предназначенным для поиска электропроводящих элементов в стенах, полу и земле, а также для обнаружения одного провода в жгуте проводов. Кроме того, MI 2093 позволяет определять местоположение предохранителей и розеток, принадлежащих определенной цепи. С помощью MI2093 оператор может легко обнаружить скрытые проблемы в электропроводке (короткое замыкание, разрыв).
Oн состоит из передающего устройства (передатчика) T10K, приемного устройства (приемника) R10K и дополнительных принадлежностей. Передатчик подает генерируемый сигнал в трассируемую установку, затем этот сигнал обнаруживается с помощью приемника. Устройства работают независимо друг от друга.

Принадлежности, такие как тестовый щуп для непосредственного касания трассируемого проводника, токовые клещи и селективный щуп делают Line tracer более практичным. В поставку входят все принадлежности, необходимые для проведения испытаний. Прибор хранится в мягкой переносной сумке вместе с принадлежностями. Большая часть элементов прибора произведена по технологии SMD, поэтому практически нет необходимости в сервисном вмешательстве.

Назначение MI 2093
Проверенный в эксплуатации прибор, предназначенный для поиска низковольтных проводников, находящихся в стенах, поиска предохранителя, определения участка короткого замыкания, а также обнаружения металлических проводников. Может использоваться на обесточенных или находящихся под напряжением системах.

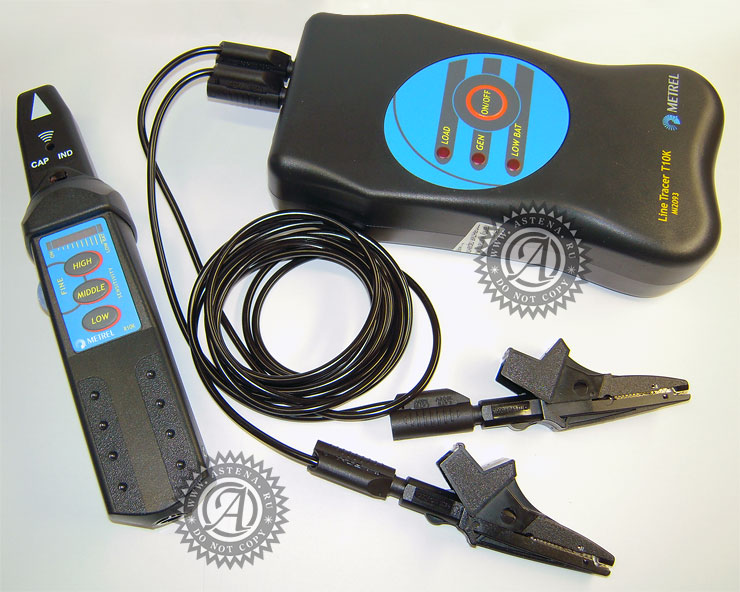

Трассодефектоискатель Metrel MI2093

Трассодефектоискатель Metrel MI2093

Функции MI 2093

  • Прибор для поиска элктропроводящих элементов кабелей и цепей, расположенных в конструкциях зданий (пол, стены, потолок) или в грунте;
  • для поиска предохранителей, определения оконечных розеток распредшкафов, трассировки коммуникаций водоснабжения и других металлоконструкций;
  • режим поиска проводника в многожильном кабеле;
  • обнаружение кабелей на расстоянии до 200 см;
  • обнаружение металлоконструкций на глубине до 10 см;
  • определение местоположения КЗ в кабелях на глубине до 5 см
  • использование на обесточенных и находящихся под напряжением энергосистемах;
  • определение напряжения в тестируемой цепи;
  • наличие передающего устройсва Т10К, которое может быть использовано в качестве активной нагрузки или генератора.
обнаружение кабелей обнаружение кабелей

Стандартный комплект поставки - MI 2093
Передающее устройство Т 10К
Принимающее устройство R 10К
Специальный селективный пробник
Тестовый провод, 1. м для T 10К 2 шт.
Тестовый наконечник (черный), 2 шт.
Зажим “крокодил”, 2 шт.
мягкая переносная сумка
Инструкция по эксплуатации

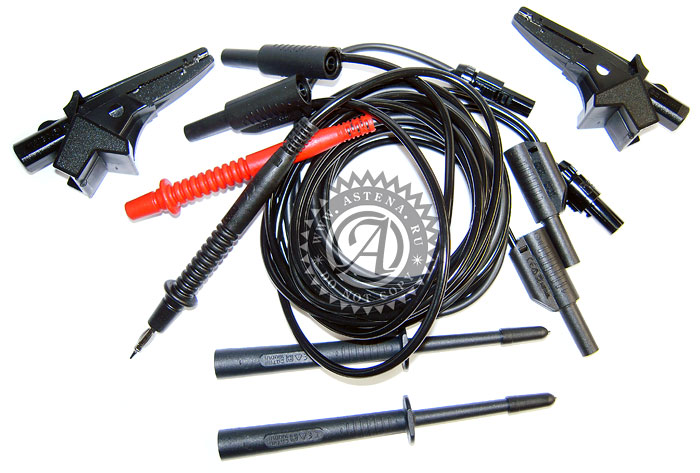

Наконечники и провода для MI2093

Наконечники и провода для MI2093

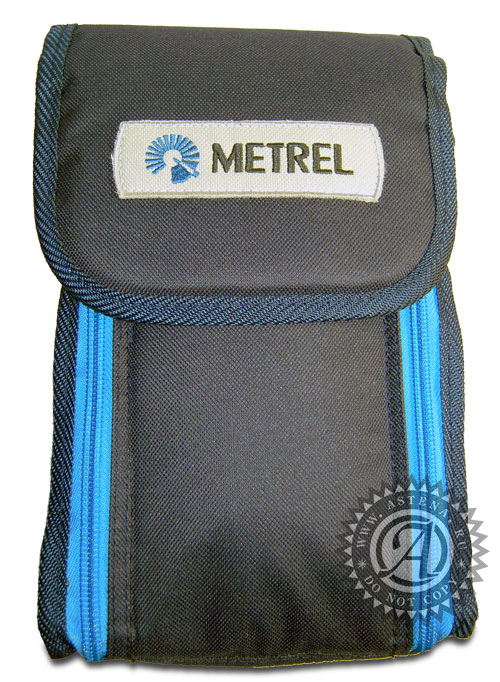

Сумка для переноски прибора MI2093

Сумка для переноски прибора MI2093

Производитель трассодефектоискателя Metrel MI 2093 Line Tracer - компания Metrel d.d. (Словения)
Metrel

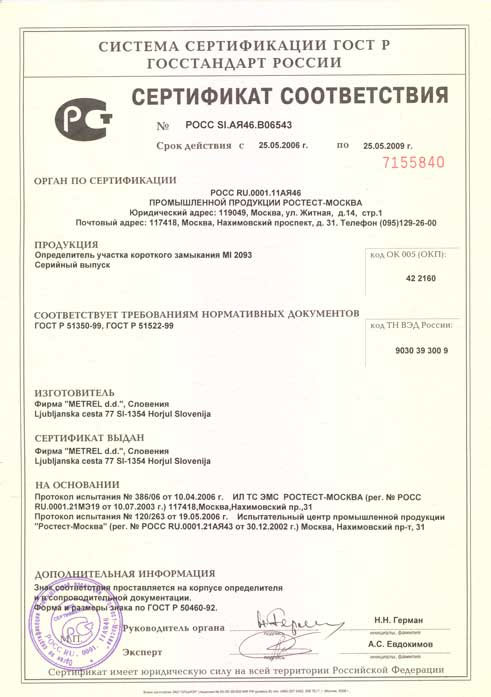

Определитель участка короткого замыкания MI 2093 прошел испытания в системе ГОСТ Р и имеет сертификат соответствия №РОСС SI.АЯ46.В06543

Сертификат соответствия MI 2093

Руководство по эксплуатации определителя участка короткого замыкания MI 2093




Технические данные MI 2093

Параметры Значения
Передающее устройство Т 10К
Батареи 4 шт.,размер АА (1.5 В)
Индикация разряда батареи имеется
Диапазон рабочей температуры 0 - +40°С
Температура хранения -30 - +60°С
Масса 300 г
Корпус пластмасса  ABS
Габариты 80 x 50 x 150 мм
Передающее устройство Т 10К в режиме генератора
Напряжение постоянного, переменного тока <30 В, или напряжение в линии отсутствует
Рабочая частота  10,6 кГц модулированная частотой 4 Гц
Максимальное напряжение разомкнутой цепи  6 B
Максимальный ток короткого замыкания 20 мА
Передающее устройство Т 10К в режиме нагрузки
Напряжение питающей сети, необходимое для передачи 30-264 В перем. тока
Частота напряжения питания  45-65 Гц
Рабочая частота 10,6 кГц модулированная частотой 4 Гц
Максимальное среднее значение подаваемого тока  1 Аrms
Приемное устройство R 10К
Батареи 1 шт. размер 6LR61 (9 В)
Индикация разряда батареи имеется
Диапазон рабочей температуры  0 - + 40°С
Температура хранения  -30 - +60°С
Масса 150 г
Корпус   пластмасса ABS
Габариты 45 x 45 x 210 мм
Имеется механический переключатель для выбора емкостного или индуктивного режима
Датчик  Встроенный емкостный датчик для поиска электрического поля и индуктивный, датчик для поиска электромагнитного поля
Селективность  Входной полосовой фильтр 10,6 кГц
Индикаторы Визуальный - 10-уровневая светодиодная линейная шкала
Чувствительность  кнопки НИЗКОЙ, СРЕДНЕЙ, ВЫСОКОЙ чувствительности, потенциометр для точной настройки усиления сигнала
