MI 2122 измеритель полного сопротивления контура Metrel

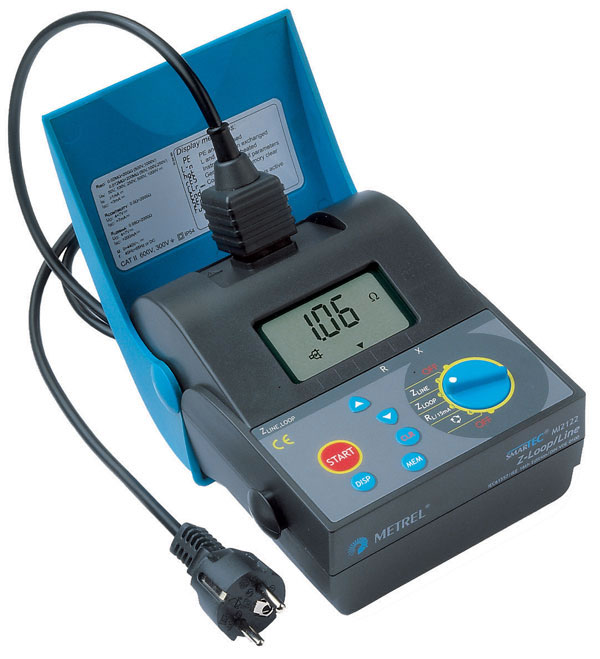

Измеритель полного сопротивления контура и линии Metrel MI 2122

MI 2122 - переносной прибор для измерения параметров петли короткого замыкания.

Функции MI 2122:

  • Измерение тока КЗ (Ipsc), фаза-ноль, фаза-земля;
  • Автоматический расчет значения предполагаемого тока короткого замыкания (Ipsc)
  • Измерение полного (Z) сопротивления петли фаза-земля, фаза-ноль;
  • Измерение напряжения фаза-ноль, фаза-земля;
  • Измерение сопротивления шины земля, нейтраль и фаза.
  • Автоматический расчет значения предполагаемого тока короткого замыкания (Ipsc)

Характеристики:

  • Высокая точность измерения полного сопротивления благодаря большим значениям испытательного тока;
  • Возможность измерения между двумя фазами;
  • Внутренняя память до 1000 измерений;
  • Передача данных на компьютер.Размеры: 155х95х190
  • Масса (без аксессуаров): 0,9 кг

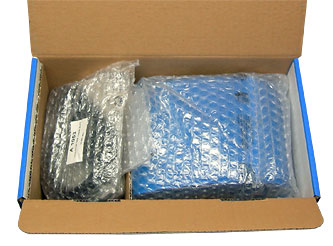

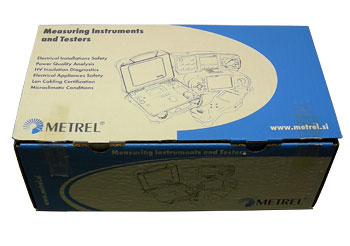

Упаковка MI 2122 Metrel Smartec Z Loop/Line Упаковка MI 2122 Metrel Smartec Z Loop/Line
Упаковка MI 2122 Metrel Smartec Z Loop/Line
MI 2122 MI 2122
MI 2122

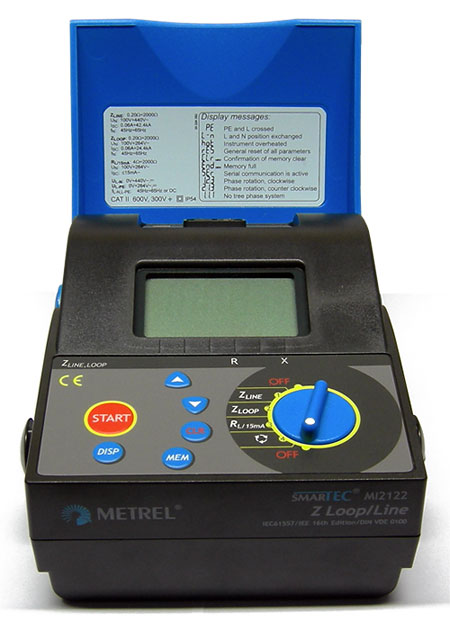

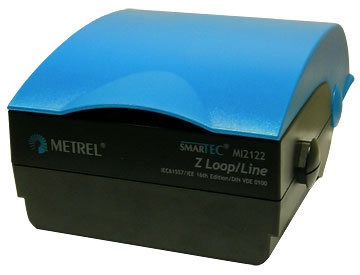

Измеритель полного сопротивления контура и линии Metrel MI 2122
Измеритель полного сопротивления контура и линии Metrel MI 2122

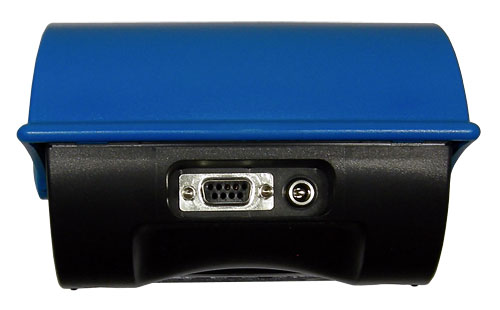

Задняя панель
Задняя панель

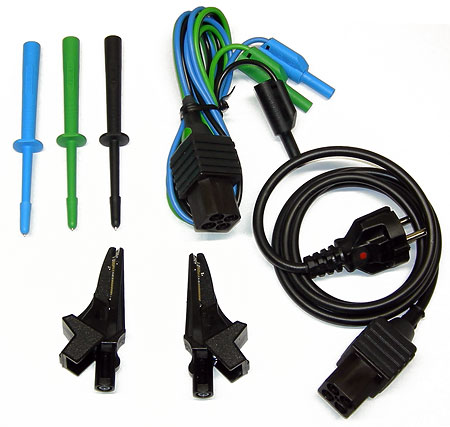

Комплект соединительных проводов к прибору MI 2122
Комплект соединительных проводов к прибору MI 2122

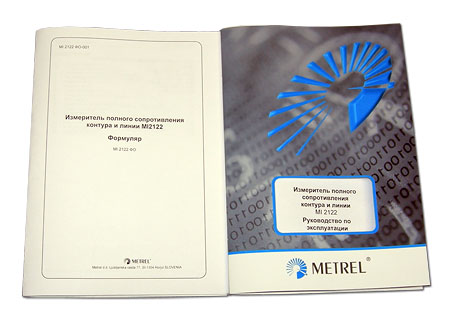

Документация к прибору MI 2122
Документация к прибору MI 2122

Государственный реестр:

Измерители полного сопротивления контура и линии МI 2122 прошли испытания в системе ГОСТ Р и имеют сертификат соответствия № РОСС 81.АЯ 6.В06 6.
Сертификат выдан на основании:

  • протокол испытания № 387/06 от 10.0 .2006 г. ИЛ ТС ЭМС РОСТЕСТ-МОСКВА (per. № РОСС RU.0001.21M319 от 10.07.2003 г.) 117 18, Москва, Нахимовский пр-т 31;
  • протокол испытания № 119/263 от 18.0 .2006 г. Испытательный центр промышленной продукции “Ростест-Москва” (per. № РОСС RU.0001.21A# 3 от 30.12.2002 г.) 117 18, Москва, Нахимовский пр-т 31.

MI 2122 зарегистрирован в Государственном реестре средств измерений под № 32409-06 и допущен к применению в Российской Федерации.

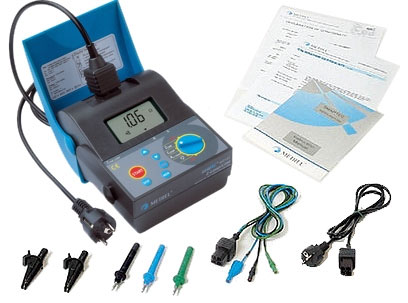

Комплектация измерителя сопротивления контура и линии MI 2122

Комплектация измерителя сопротивления контура и линии MI 2122





Сертификат соответствия измерителя сопротивления контура и линии MI 2122. смотреть...

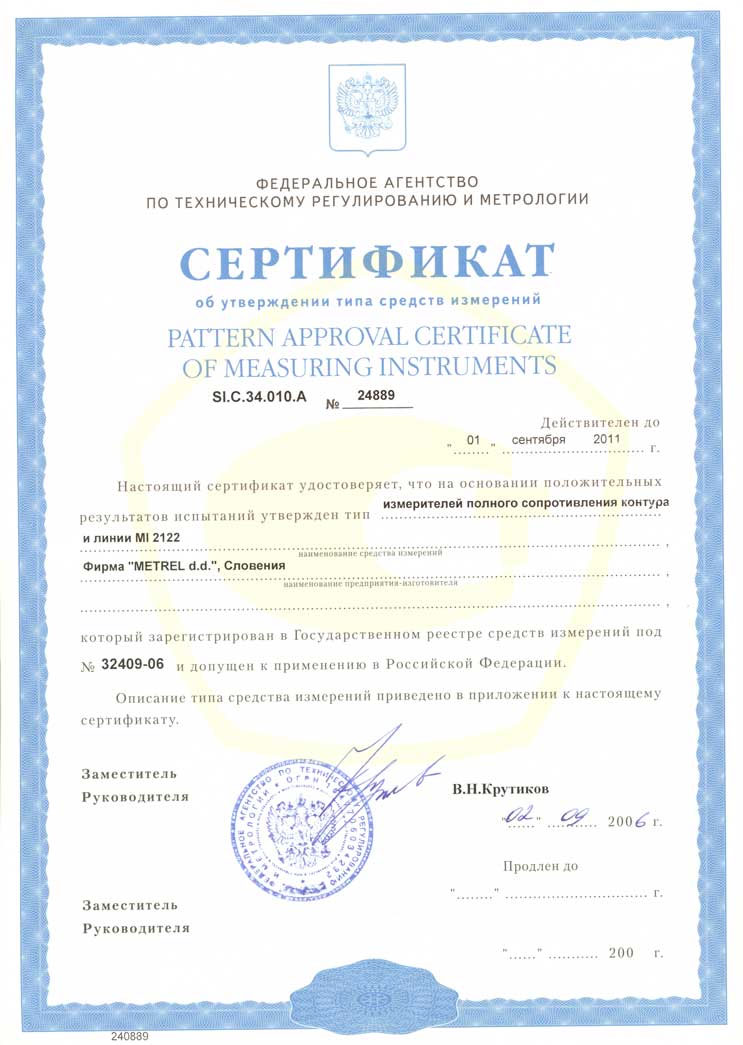

Сертификат типа. смотреть...

Руководство по эксплуатации MI 2122 (780 Kb)

Методика поверки MI 2122 (750 Kb)



Документация, входящая в комплект поставки прибора MI 2122:

Формуляр (260 Kb)

Руководство по эксплуатации (860 Kb)


Технические данные MI 2122

характеристика параметр значение
Полное сопротивление петли короткого замыкания ZL-PE Диапазон измерений от 0,01 Ом до 1999 Ом
Разрешение 0,01;  0,1 и 1 Ом
Погрешность измерения ± (5х10-2 х ZL-PE. ИЗМ. + 5 ед. мл.р.) Ом
Примечание:
1. ZL-PE изм -измеренное значение полного сопротивления контура;
2. ед.мл.р. - значение единицы младшего разряда;
3. Максимальный тестовый ток составляет 23 А.
Полное сопротивление петли короткого замыкания ZL (без отключения УЗО) Диапазон измерений от 0,1 Ом до 1999 Ом
Разрешение 0,1 и 1 Ом
Погрешность измерения ± (5х10-2 х ZL-PE. ИЗМ. + 5 ед. мл.р.) Ом
Примечание:
1. ZL изм -измеренное значение полного сопротивления контура;
2. Тестовый ток: 15 мА;
3. Значение погрешности указано для стабилизированного состояния линии.
Полное сопротивление линии Zl-n(L) Диапазон измерений от 0,01 Ом до 1999 Ом
Разрешение 0,01; 0,1 и 1 Ом
Погрешность измерения ± (5х10-2 х ZL-N(L) ИЗМ. + 5 ед. мл.р.) Ом
Примечание:
1. ZL-n(d изм -измеренное значение полного сопротивления линии;
2. Максимальный тестовый ток составляет 40 А.
Действующее значение напряжения переменного тока Диапазон измерений от 1 до 264 В
Ul-pe > Ul-nj Ul-l Разрешение 1 В
Погрешность измерения ±(3x10-2 х Uизм. + 3-ед.мл.р.) В
Примечание:
1. Uизм -измеренное действующее значение напряжения;
2. Диапазон частот: от 45 Гц до 65 Гц.
Дополнительные параметры
Габариты 155х95х190 мм
Масса (без аксессуаров) 1,2 кг
Питание и защита
Напряжение питания 6 В напряжения постоянного тока (4x1,5 Вбатареи IEC LR14) или 4,8 В напряжения постоянного тока (4x1,2 В NiCd, NiMH аккумуляторные батареи IEC LR14)
Автоматическое отключение имеется, при отсутствии работы в течение 10 мин
Категория перегрузки САТIII/300V
Класс защиты II
Степень защиты IP54
Экран ЖК-лисплей
Рабочие условия
Температура от 0 до 40 °С
Относительная влажность 90% при температуре от 0 °С до 40 °С
Комплектность
Измеритель полного сопротивления контура и линии Ml 2122 - 1 шт.;
Комплект соединительных проводов - 1 шт.;
Руководство по эксплуатации - 1 шт.;
Методика поверки - 1 шт.
