SX-80

Вакуумный паяльник (РАСЕ)

SX-80 вакуумный паяльник РАСЕ

снят с производства

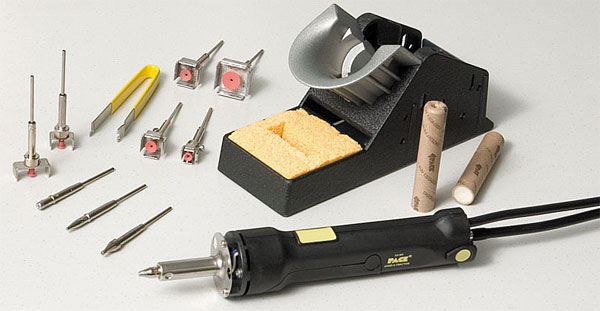

Вакуумный паяльник SX-80 (PACE, США)

Вакуумный паяльник SX-80 снят с производства. Замена SX-90

Многолетний опыт конструкторов Pace и их понимание того, что явилось бы идеальным инструментом для пайки, нашли отражение в новом изделии. Здесь речь не идёт о доработке или улучшении отдельных параметров: SX-80 - принципиально новый многофункциональный инструмент для ремонта.
1. Новая форма рукояти
Новый дизайн разрабатывался с учетом требований эргономики и особенностей миниатюрной женской руки: новая рукоятка существенно легче и меньше своих предшественниц; она лучше сбалансирована, что снижает утомляемость и повышает качество операций при длительной непрерывной работе с инструментом. Уменьшение массы и габаритов инструмента позволяет достаточно комфортно использовать его для монтажа компонентов, применяя наконечники от PS-90 , в том числе и «миниволну» .
2. Сменный накопитель припоя
На смену традиционной стеклянной трубке пришел одноразовый бумажный картридж–накопитель. Замена накопителя занимает не более 15 секунд. При этом отпадает необходимость выполнения довольно грязной работы по чистке стеклянного резервуара и исключается опасность случайного контакта со свинцом. Рачительным пользователям, избегающим — в целях экономии — всего одноразового, не стоит беспокоиться: цена картриджа сопоставима с ценой одноразового же сменного фильтра, применяемого в стеклянном накопителе.
3. Быстросъёмный нагревательный элемент с платиновым датчиком
Соединение нагревателя с рукояткой выполнено с помощью жесткого разъема, что соответствует современным требованиям к электротехническому инструменту. Пара “нагревательный элемент – термодатчик” калибруются на заводе-изготовителе и уже не требуют дополнительной калибровки при замене. Впрочем, это относится и к остальным термоинструментам Pace.
4. Наконечники с трубкой
Новая форма наконечников с трубкой в хвостовой части позволила улучшить систему уплотнения. Теперь исключено попадание шлака из накопителя припоя в нагреватель. Таким образом, внутренняя поверхность нагревателя всегда остаётся чистой, что улучшает теплоотдачу в наконечник и упрощает уход за инструментом. Все наконечники имеют Long Life -исполнение с удвоенным ресурсом.


PS90 Универсальный паяльник фирмы РАСЕ

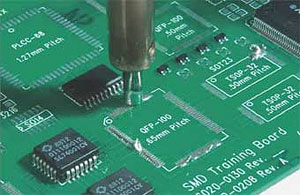

Демонтаж TQFP Демонтаж TSOP

PS90 Универсальный паяльник фирмы РАСЕ
Демонтаж компонентов из отверстия Очистка печатных проводников от остатков припоя



Нагреватель для вакуумного паяльника SX-80 (артикул 6010-0107)



Наконечники для демонтажа из отверстий наименование диам.отверстия артикул
Наконечник SX, 2.03мм, TD
SX, 2.29мм, TD
SX, 3.05мм, TD
SX, 5.10мм, TD
0.76мм
1.02мм
1.52мм
2.29мм
1121-0625
1121-0624
1121-0626
1121-0627
Наконечник SX, 2.29мм, ERTD
SX, 2.54мм, ERTD
SX, 3.05мм, ERTD
0.76мм
1.02мм
1.52мм
1121-0628
1121-0629
1121-0630
Наконечник SX, 1.79мм, P
SX, 2.03мм, P
SX, 2.29мм, P
SX, 2.79мм, P
SX, 3.55мм, P
0.50мм
0.76мм
1.02мм
1.52мм
2.29мм
1121-0680
1121-0678
1121-0679
1121-0690
1121-0695
Наконечник SX, 4.78мм, FDS 1.52мм 1121-0631
Наконечник SX, 1.78мм, FDSP
SX, 2.03мм, FDSP
SX, 2.29мм, FDSP
0.50мм
0.76мм
1.02мм
1121-0681
1121-0682
1121-0683
Наконечник SX, 2.03мм, TMX
SX, 2.29мм, TMX
SX, 3.05мм, TMX
0.76мм
1.02мм
1.52мм
1121-0882
1121-0883
1121-0884

Наконечники для демонтажа TQFP/TSOP наименование размер артикул
Наконечник SX, TQFP 28
SX, TQFP 32
SX, TQFP 52
SX, TQFP40
SX, TQFP 80
SX, TQFP 80/100
SX, PQFP80/100
SX, TQFP144
SX, TQFP112
SX, TQFP80
8.2х8.2мм
8.7х8.7мм
12х12мм
12х12мм
13.2х13.2мм
15.3х15.3мм
16.8х22.9мм
21.6х21.6мм
22.1х22.1мм
13.5х13.5мм
1121-0571
1121-0572
1121-0573
1121-0574
1121-0575
1121-0576
1121-0603
1121-0604
1121-0605
1121-701
Наконечник SX, TSOP 28
SX, TSOP 32
SX, TSOP 40
SX, TSOP 56
8.1х12.7мм
8.1х19.3мм
9.9х19.3мм
14.2х19.3мм
1121-0567
1121-0566
1121-0568
1121-0569
