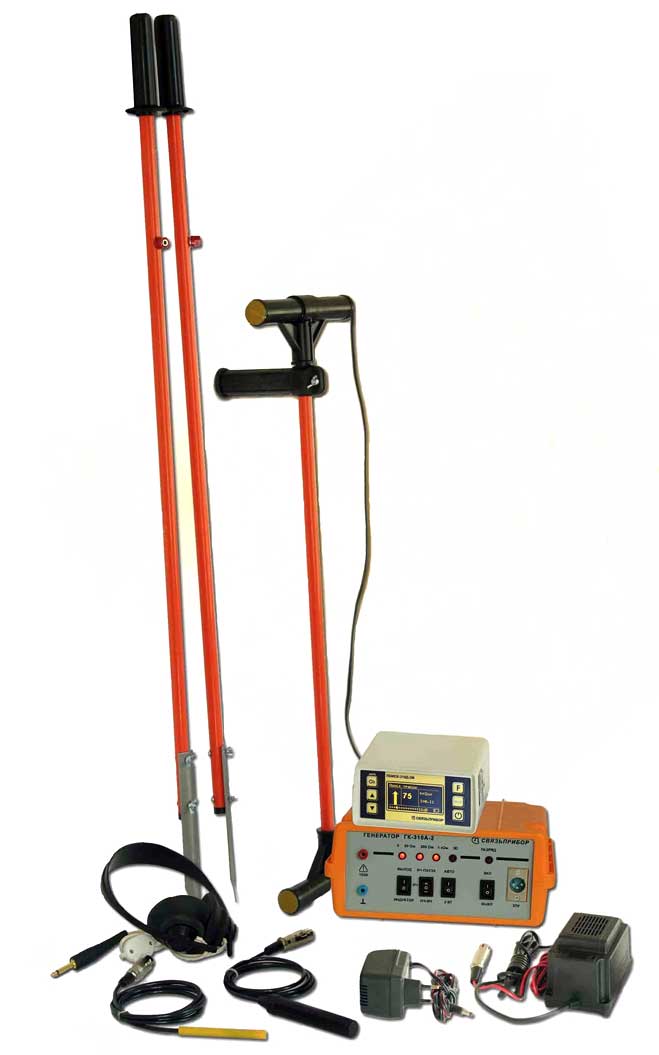

Комплект М310 с генератором МК310
Комплект трассо-дефектоискателя М310 (полностью заменяет снятый с производства Поиск-310Д-2М) Приемник М310 с низкотемпературным дисплеем, сверхлегкий трассо-дефектоискатель (вес антенны 650 г, приемника 650 г), к которому при поиске подключаются антенна или штыри. М310 обладает полным набором методов для отыскания кабеля и повреждения изоляции кабеля в полевых условиях.
Особенности трассо-дефектоискателя М310 с МК310
Приемник М310
исполнение – раздельные блоки: приемник – антенна, контактные штыри, измерительные клещи, отборники и т.д.сверхмалый вес приемника – 650г.
для работы при положительных и отрицательных температурах – контрастный LCD дисплей с подогревом
традиционный поиск по «максимуму» и «минимуму» с непрерывным цифровым контролем глубины залегания, сигнального тока и контролем кабеля «свой-чужой»
спектр принимаемого сигнала и "живой звук" (без фильтрации) для поиска в пассивном режиме (без применения генератора) трасс силовых, релейных кабелей, нефте-газо-трубопроводов, сигналов СЦБ
контактный поиск дефектов изоляции с сопротивлением до 1 Мом
двухчастотные бесконтактные методы поиска повреждений изоляции («НЧ-ВЧ», «ФАЗА»)
отбор кабеля из пучка амплитудным и фазовым методом
работа с "чужим генератором" на любой частоте
миниатюрная антенна для поиска скрытой проводки
надежные аккумуляторы LiFePo типа 18650
Генератор МК310
встроенный аккумулятор на 8 час непрерывной работывстроенный индуктор для бесконтактного подключения
автоматическое согласование с линией
автоматическая регулировка мощности
работа одновременно на двух частотах.
Трассо-дефектоискатель М310 предназначен для:
ТРАССИРОВКА
- кабельных линий связи;
- силовых кабелей;
- металлических трубопроводов и тросов (водо-, нефте- и газопроводов) имеющих внешнюю изоляцию
- коммуникаций, имеющих металлическую оболочку или металлические проводники
- с непрерывным цифровым контролем глубины залегания и протекающего тока
- с контролем направления сигнала для определения «своего» кабеля (трубы) в местах схождения коммуникаций или в пучке
ОТБОР
- пар в кабеле (пробник пар)
- кабелей из пучка
- амплитудным, фазовым способом с применением измерительных клещей (КО-100 и КО-29)
ЛОКАЛИЗАЦИЯ ПОВРЕЖДЕНИЙ
- оболочек волоконно-оптических линий связи (ВОЛС)
- оболочек медных кабельных линий
- оболочек трубопроводов (водо-, нефте- и газопроводов) с катодной защитой и без
- оболочек тепло трубопроводов со встроенными контрольными проводниками
- оболочек кабеля из сшитого полиэтилена
- амплитудным, фазовым, емкостным (бесконтактными) и контактным способом (контактные штыри)
ЛОКАЛИЗАЦИЯ МЕСТ ОБРЫВА
- жил кабеля (расстояния до 200 м)
Трассо-дефектоискатель М 310 полностью заменяет снятый с производства Поиск-310Д-2М и превосходит его!
Комплект М 310 - приемник М310 с генератором МК310 или ГК-310А-2 (замена Поиск-310Д-2М) - подробнее.
Руководство по эксплуатации трассо-дефектоискателя М 310
Технические характеристики
| Параметры | Значения | |
|---|---|---|
| Технические данные приемника М310 | ||
| Активные частоты | 26250 ± 12 Гц 6562,5 ± 3 Гц 2187,5 ± 1 Гц 273,5 ± 0,5 Гц |
|
| Чувствительность1 для режима «ПОИСК ТРАССЫ» | при минимальном усилении - 22 мВ при максимальном усилении - 11 мкВ |
|
| Полоса пропускания по уровню -3 дБ, (не более) | Для частоты 6562,5 Гц - 45 Гц Для частоты 2187,5 Гц - 15 Гц Для частоты 273,5 Гц - 2,5 Гц |
|
| Максимально определяемая глубина залегания трассы | 6 м | |
| Точность измерения глубины2 | ±5%+10 см | |
| Точность отыскания | 10 см | |
| Поиск повреждения изоляции с переходным сопротивлением3 | 0 - 1 МОм | |
| Полоса приема в широкополосном режиме («СПЕКТР») | 10 - 20 000 Гц | |
| Время непрерывной работы без подогрева (не менее) | 17 ч | |
| Электропитание: LiFePo встроенные аккумуляторы | 1,2 Вт | |
| Электропитание: встроенные аккумуляторы LiFePo | 4 шт. 18650 | |
| Время зарядки аккумуляторов (не более) | 4 ч | |
| Габаритные размеры прибора (без сумки) | 135 х 80 х 150 мм | |
| Масса прибора (включая аккумуляторную батарею) | 0,65 кг | |
| Габаритные размеры антенны | 780 х 230 х 40 мм | |
| Масса антенны | 0,65 кг | |
| Технические данные Генератора МК310 | ||
| Рабочие частоты генератора, Гц | 2187,5±1 273,5 ± 0,5 |
|
| Периодичность характерного сигнала, с | 1,18 | |
| Длительность паузы, с | 0,29 | |
| Диапазон автоматического согласования с сопротивлением нагрузки, Ом | 1-1000 | |
| Выходная мощность (не менее), Вт | «АВТО»1 | «2 ВТ»1 |
| при сопротивлении нагрузки 1000 Ом | 10 | 2 |
| при сопротивлении нагрузки 50 Ом | 2 | 0,4 |
| Время непрерывной работы от встроенного аккумулятора в режиме «ВЧ-ПАУЗА» (не менее), Ч | «АВТО»1 | «2 ВТ»1 |
| при сопротивлении нагрузки 1000 Ом | 3 | 8 |
| при сопротивлении нагрузки 50 Ом | 8 | 8 |
| Время зарядки встроенного аккумулятора (не более), ч | 12 | |
| Электропитание | От сети переменного напряжения 50 Гц 220 В ± 20% От встроенного аккумулятора 12 В, 4,5 А/ч |
|
| Габаритные размеры (без сумки), мм | 233 х 102 х 176 | |
| Масса прибора (включая аккумуляторную батарею, без сумки), кг | 3,0 | |
| 1 Минимальное напряжение рабочего сигнала на антенном входе приемника, которое соответствует 100 единицам сигнала на дисплее (регулятор усиления в соответствующем положении). 2 Точность достигается после проведения настройки (раздел «КАЛИБРОВКА») 3 Контактный или фазовый метод. 4 Выходная и потребляемая мощность зависят от сопротивления нагрузки и достигают максимального значения при 1000 Ом. |
||
