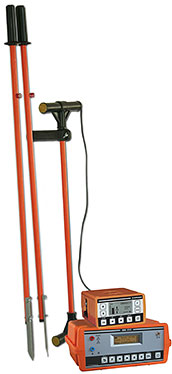

Трассо-дефектоискатель М310


Трассо-дефектоискатель М310

Трассо-дефектоискатель М310 предназначен для:

  • поиска трассы подземных, воздушных и внутридомовых кабельных линий связи и силовых кабелей; металлических тросов и трубопроводов (водо-, нефте- и газопроводов); коммуникаций, имеющих металлическую оболочку или металлические проводники;
  • непрерывного цифрового контроля глубины залегания и протекающего тока;
  • контроль направления сигнала для определения своего кабеля (трубы) в местах схождения коммуникаций или в пучке;
  • отбор пар в кабеле (пробник пар);
  • локализации повреждения оболочки медных кабельных линий, волоконно-оптических линий связи (ВОЛС), кабеля из сшитого полиэтилена, трубопроводов (водо-, нефте- и газопроводов) с катодной защитой и без - контактным (контактные штыри) и бесконтактным методами: емкостным (емкостные датчики), фазовым и амплитудным;
  • локализация места обрыва или короткого замыкания (КЗ) жил кабеля.

Трассо-дефектоискатель М310 в активном режиме работает в комплекте с генератором ГК-310А-2, МК 510, ГК-210А-2, Е-100, и с другими генераторами сигналов с частотой от 200 Гц до 35 кГц. В пассивном режиме трассо-дефектоискатель используется для контроля излучаемых частот в полосе от 10 Гц до 26 кГц. Поиск и обнаружение трассы осуществляется по изображению на дисплее и звуковым способом (наушники и встроенный излучатель). Электропитание трассо-дефектоискателя осуществляется от встроенных аккумуляторов.



Трассо-дефектоискатель М 310 полностью заменяет снятый с производства Поиск-310Д-2М и превосходит его!

Комплект М 310 - приемник М310 с генератором МК310 или ГК-310А-2 (замена Поиск-310Д-2М) - подробнее.

Руководство по эксплуатации трассо-дефектоискателя М 310


Технические данные М310

Параметры Значения
Активные частоты 273,5 ± 0,5 Гц, 2187,5 ± 1 Гц
Частоты, задаваемые пользователем 200-35 000 Гц
Полоса пропускания по уровню -3 дБ, (не более) Для частоты 26 250 Гц150 Гц
Для частоты 6562,5 Гц 45 Гц
Для частоты 2187,5 Гц 15 Гц
Для частоты 273,5 Гц2,5 Гц
Максимально определяемая глубина залегания трассы 6 м
Точность измерения глубины* ±5%+10 см
Точность отыскания 10 см
Поиск повреждения изоляции с переходным сопротивлением** 0 – 1 МОм
Полоса приема в широкополосном режиме («СПЕКТР») 10 - 26 000 Гц
Время непрерывной работы без подогрева (не менее) 20 ч
Потребляемая мощность, без подогрева (не более) 1,2 Вт
Электропитание: встроенные аккумуляторы LiFePo 4 шт.тип«18650»
Время зарядки аккумуляторов (не более) 4 ч
Габаритные размеры прибора (без сумки) 135х80х150 мм
Время зарядки аккумуляторов (не более) 4 ч
Габаритные размеры прибора (без сумки) 135х80х150 мм
Масса прибора (включая аккумуляторную батарею) 0,65 кг
Габаритные размеры антенны 780х230х40 мм
Масса антенны 0,65 кг
*Точность достигается после проведения настройки измерения глубины (раздел «ПРОВЕРКА ПРИБОРА»)
** Контактный метод.
