Комбинированный ВЧ векторный анализатор цепей N9913A Agilent Technologies

Портативный ВЧ анализатор N9913A

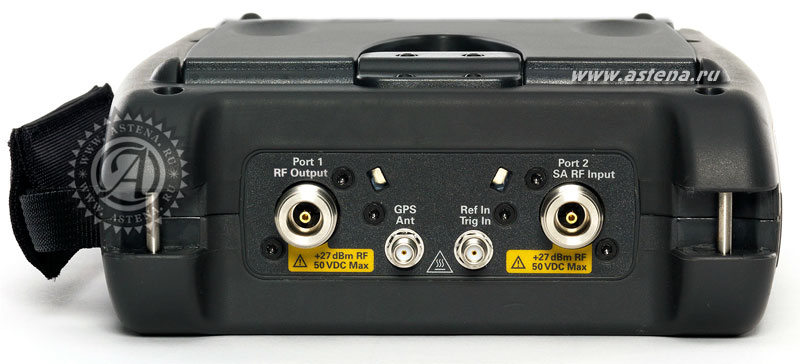

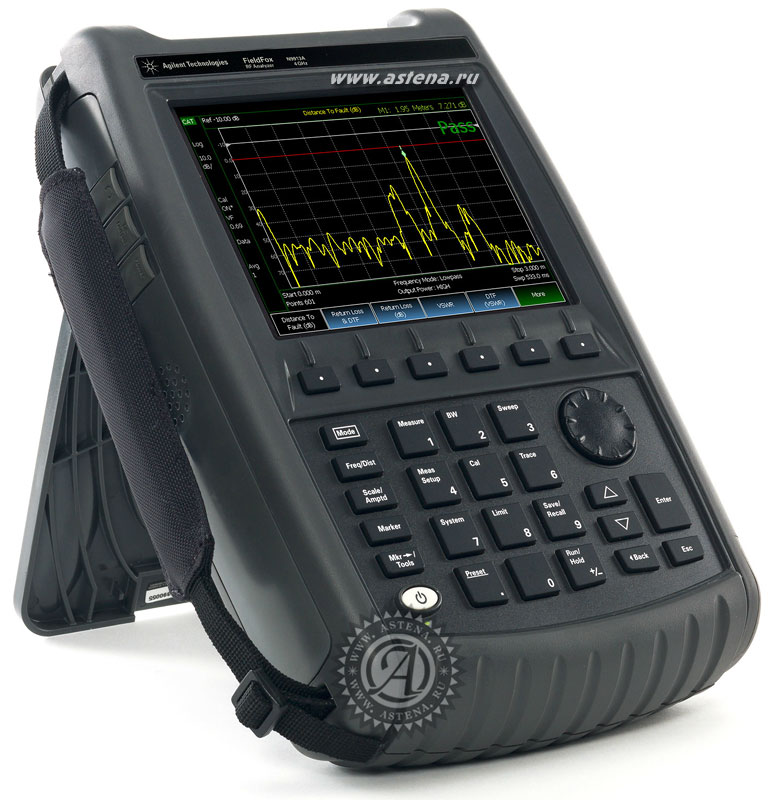

Фотография ВЧ анализатора N9913A Agilent Technologies


Комбинированный ручной анализатор FieldFox N9913A (Agilent Technologies)

Комплект оборудования для работы в полевых условиях должен содержать именно те приборы, которые доказали свою ценность. СВЧ-анализаторы FieldFox предназначены для выполнения широкого круга задач — от планового технического обслуживания оборудования до всесторонней диагностики и устранения не-исправностей. Как и другие приборы компании Agilent, анализаторы FieldFox обеспечивают неизменно высокое качество СВЧ-измерений в любом месте. Анализаторы FieldFox способны работать в любых условиях - на суше, в море и в воздухе, и поэтому могут использоваться в самых разных областях: для тестирования спутниковой связи, СВЧ-ретрансляции, систем связи военного назначения, радио-локационных систем и пр. В тяжелых условиях и труднодоступных местах анализаторы FieldFox обеспечивают высокую точность, сопоставимую с точностью настольных приборов. Вы сможете быстрее закончить работу благодаря удобному и понятному интерфейсу пользователя. Анализаторы FieldFox сочетают в одном компактном корпусе функциональные возможности нескольких приборов. Кроме того, они обеспечивают гибкость при планировании бюджета: приобретя прибор, сконфигурированный под текущие задачи, вы можете затем дополнить его другими возможностями.

Портативный комбинированный ВЧ анализатор FieldFox предназначен для работы в самых жестких условиях. Каждый режим работы имеет специализированный интерфейс, позволяющий существенно упростить использование прибора и сократить время выполнения полевых измерений.
Основное назначение комбинированного анализатора — тестирование кабелей и антенн. Он может быть сконфигурирован также как векторный анализатор цепей и анализатор спектра. Дополнительные опции включают измеритель мощности, независимый генератор сигналов, векторный вольтметр, анализатор помех, регулируемый источник постоянного тока и встроенный GPS приемник, а также дистанционное управление с помощью планшета iPad или смартфона iPhone.
В комплект поставки всех анализаторов FieldFox входит адаптер для питания от сети, аккумуляторная батарея, сумка для переноски, кабель для подключения к локальной сети LAN, справочное руководство и руководство пользователя.

Рекомендуемые применения N9913A
  • Тестирование кабелей
  • Расстояние до неоднородности
  • Вносимые потери, усиление
  • Анализ помех
  • Измерение мощности
  • Обратные потери
  • S-параметры
  • Анализ спектра
Основные возможности N9913A

Анализатор антенно-фидерных устройств

  • Расстояние до неоднородности, потери на отражение и потери в кабеле (одно- и двухпортовые)
  • Встроенная функция быстрой калибровки QuickCal позволяет проводить калибровку без использования калибровочного комплекта
  • Оперативный анализ антенно- фидерных устройств и векторный анализ цепей через измерительный порт с использованием функции CalReady
  • Диапазон частот: от 30 кГц до 26,5 ГГц

Анализатор спектра

  • Беспрецедентная точность измерения амплитуды (± 0,5 дБ) без предварительного прогрева благодаря технологии InstAlign1
  • Анализ помех, запись и воспроизведение спектрограммы
  • Широкий динамический диапазон, свободный от паразитных составляющих, и низкий уровень фазовых шумов (–111 дБн/Гц при отстройке 10 кГц)
  • Следящий генератор, независимый источник сигналов и предусилитель охватывают весь диапазон частот
  • Диапазон частот от 5 кГц до 26,5 ГГц

Векторный анализатор цепей (VNA)
• Все четыре S-параметра, амплитуда и фаза
• Мастер калибровки, двухпортовая калибровка, TRL-калибровка, калибровка волноводов
• Минимальный шум трассы и непревзойденный для портативных векторных анализаторов цепей динамический диапазон
• Диапазон частот: от 30 кГц до 26,5 ГГц

Следящий генератор и встроенный независимый источник сигналов
• Непрерывный режим, следящий режим
• Равномерная выходная мощность во всём диапазоне частот, настройка с шагом 1 дБ
• Диапазон частот от 30 кГц до 26,5 ГГц

Встроенный измеритель мощности
• Удобное представление результатов измерений в цифровом и аналоговом виде
• Точность ± 0,5 дБ благодаря технологии InstAlign
• Диапазон частот от 5 кГц до 26,5 ГГц

Измеритель мощности, на базе измерителя с шиной USB
• Измерение мощности с помощью измерителей мощности с шиной USB
• Диапазон измерения мощностей от –60 до +44 дБм (зависит от типа измерителя)
• Диапазон частот от 9 кГц до 24 ГГц

Векторный вольтметр
• Балансировка кабелей, измерение сдвига фаз и электрической длины
• Измерение соотношений A/B и B/A
• Диапазон частот от 30 кГц до 26,5 ГГц

N9913A Agilent Technologies

Возьмите анализатор FieldFox с собой туда, где он необходим
Небольшой вес (3,0 кг)
Большие кнопки удобны в использовании даже в перчатках
Время работы от аккумуляторной батареи до 3,5 часов; возможность замены батареи в полевых условиях
Благодаря прорезиненному покрытию прибор не выскользнет из рук и соскользнет с капота автомобиля
Вертикальное конструктивное исполнение упрощает работу с прибором

Прибор удобен в использовании в полевых условиях и обеспечивает лучшие результаты измерений
Яркий дисплей с низкой отражающей способностью и кнопки с подсветкой упрощают просмотр под прямыми солнечными лучами или в темноте
Интуитивно-понятный интерфейс пользователя основан на стандартных измерительных процедурах, что позволяет выполнять измерения нажатием нескольких кнопок
Возможность проведения измерений нажатием одной кнопки упрощает сложную настройку, а также позволяет уверенно получать быстрые и точные результаты
Мастер калибровки помогает сделать процесс калибровки простым и точным
Трехлетняя гарантия подтверждает надежность использования в особо жестких условиях

Производитель портативного ВЧ анализатора сигналов N9913A - компания Agilent Technologies (США)
Agilent Technologies

Утвержденный тип средств измерений.
N9913A внесен в Государственный реестр средств измерений за номером 53569-13.


Технические данные N9913A

Параметры Значения
Анализатор спектра
Диапазон частот От 100 кГц до 4 ГГц (Возможно использование на частотах от 5 кГц)
Генератор опорной частоты от –10 до +55 °C
Погрешность ± 0,00007 % (норм.) + поправка на старение
± 0,00004 % (тип.) + поправка на старение
Погрешность при синхронизации с сигналом опорной частоты системы GPS ± 0,000001 % (номинальное значение)
Скорость старения ± 0,0001% в год в течение 20 лет (норм.), но не более ± 0,00035%
Полоса обзора
Диапазон 0 Гц (нулевая полоса обзора),
от 10 Гц до верхней границы диапазона частот анализатора
Разрешение 1 Гц
Погрешность ± (2 x центрирование полосы пропускания + разрешение по горизонтали)
± (2 x центрирование полосы пропускания + + 2 x разрешение по горизонтали) для нормального детектора
Запуск (в нулевой полосе обзора)
Тип запуска Автоматический, видеосигнал, внешний сигнал
Условие запуска Положительный фронт, отрицательный фронт
Задержка запуска Диапазон: от 0 с до 10 с
Разрешение: 100 нс
Автоматический запуск Выполняется принудительный сбор данных в течение определенного
периода при отсутствии запускающего события
Диапазон автоматического запуска от 0 с (выкл.) до 10 с
Следящий генератор или независимый источник сигналов
Диапазон частот следящего генератора или независимого источника сигналов От 30 кГц до 4 ГГц
Максимальная выходная мощность Частота: Типовое значение
от 30 кГц до 300 кГц: –11 дБм
от 300 кГц до 2 МГц: –3 дБм
от 2 МГц до 625 МГц: –2 дБм
от 625 МГц до 3 ГГц: + 1 дБм
от 3 ГГц до 6,5 ГГц: –1 дБм
от 6,5 ГГц до 9 ГГц: –2 дБм
от 9 ГГц до 14 ГГц: –4 дБм
от 14 ГГц до 18 ГГц: –6 дБм
от 18 ГГц до 23 ГГц: –10 дБм
от 23 ГГц до 26,5 ГГц: –12 дБм
Погрешность уровня мощности ± 1,5 дБ при –15 дБм (тип.)
Сглаженный уровень мощности во всем диапазоне частот
Выход промежуточной частоты спектроанализатора
Центральная частота 33,75 МГц
Полоса пропускания по промежуточной частоте 5 МГц (по умолчанию), 25 МГц
Разъем SMB (вилка)
Настройка и прослушивание сигналов с амплитудной и частотной модуляцией
Типы демодуляции аудио сигналов Амплитудная модуляция, узкая частотная модуляция, широкая частотная модуляция
Ширина полосы аудио сигнала 16 кГц
Полоса пропускания приемника по промежуточной частоте Амплитудная модуляция 35 кГц
Узкая частотная модуляция 12 ГГц
Широкая частотная модуляция 150 кГц
Диапазон времени прослушивания от 0 с до 100 секунд
Общие сведения
Периодичность поверки (калибровки) 1 год
Масса 3,0 кг с аккумуляторной батареей
Размеры (В x Ш x Г) 292 x 188 x 72 мм
Условия окружающей среды
MIL-PRF-28800F (класс 2) Рабочая температура
Диапазон температур хранения
Относительная влажность при эксплуатации
Случайные вибрации
Удары во время работы
Падение со стола
Максимальная влажность 95%
Предельная высота эксплуатации 9144 м (при использовании аккумуляторной батареи)
Предельная высота хранения 15 240 м
Класс защиты корпуса IP 30, IEC/EN 60529
Диапазон температур Рабочая, питание от сети переменного тока (норм.) от –10 до +55 °C
Рабочая, питание от аккумуляторной батареи (норм.) от –10 до +50 °C
Рабочая, питание от аккумуляторной батареи (тип.) от –10 до +55 °C
Соответствие европейской директиве EMC 2004/108/EC IEC/EN 61326-1
CISPR, изд. 11, группа 1, класс B, ограничение группы 1
CISPR 11:203/EN 5501 1:2007
AS/NZS CISPR 11
ICES/NMB-001
Соответствие европейской директиве 2006/95/EC для низковольтного оборудования IEC/EN 61010-1 (второе издание)
Канада: CSA C22.2 N 61010-1-04
США: UL 61010-1 (второе издание)
Работа во взрывоопасных средах Данное устройство прошло типовые испытания на соответствие требованиям, предъявляемым к эксплуатации во взрывоопасных средах, согласно стандарту MIL-STD-810G (метод 511.5, процедура I).
Источник питания
Вход для подключения внешнего источника постоянного тока 15–19 В, не более 40 Вт во время зарядки батареи
Внешний адаптер питания переменным током Уровень эффективности IV, 115 В
Вход 100–250 В, 50–60 Гц, 1,25–0,56 А
Выход 15 В (пост.), 4 А
Потребляемая мощность 14 Вт (тип.)
Аккумуляторная батарея
Литий-ионная 10,8 В; 4,6 А·ч
Время работы 3,5 часов (тип.)
Время зарядки 1,5 часа (полностью разряженная батарея, до уровня 80%)
4 часа (полностью разряженная батарея, до уровня 100%)
Диапазон температур хранения От –20 до 50 °C, относительная влажность < 85 %
Контейнеры с аккумуляторами должны храниться в среде с низкой влажностью. Длительное воздействие температуры выше +45 °C может ухудшить характеристики аккумуляторной батареи и сократить срок ее службы.
Дисплей 6,5-дюймовый цветной полупрозрачный дисплей VGA со светодиодной подсветкой
Программирование Стандартные команды SCPI, передаваемые с использованием встроенного интерфейса LAN
Языки интерфейса Английский, испанский, немецкий, итальянский, французский, русский, японский, китайский и турецкий
Хранение данных
Внутренняя память Минимум: 16 Mбайт
Минимальное количество состояний и трасс: 1000
Внешняя память Поддержка USB 2.0 совместимых накопительных устройств и карт памяти SD/SDHC
Типы данных Трасса, трасса + состояние, изображение (формат PNG), данные (формат CSV), файл характеристик с расширением S2P
Скрытие информации о частотах Для защиты конфиденциальных данных можно скрыть всю информацию о частотах.
Удаление пользовательских данных Из анализатора FieldFox можно удалить все пользовательские данные.
