Ремонтная паяльная станция Hakko 702B



фотография паяльной станции Hakko 702B


Многофункциональная станция Hakko 702B в антистатическом исполнении

ВНИМАНИЕ !!! Модель Hakko 702B снята с производства. Замена - ремонтная паяльная станция Hakko FR-702



Уникальная ремонтная станция Hakko 702B предназначена для работы со всеми видами печатных плат с монтажом (демонтажом) радиоэлектронных компонентов как в отверстиях, так и на поверхности (DIP и SMD). Hakko 702B является оптимальным выбором для инженеров радиомастерских и сервисных центров. Имея в своем распоряжении данный паяльный комплекс, можно осуществлять ремонт практически любой сложности. Цена Hakko 702B почти в два раза ниже чем у конкурентов в линейке подобного профессионального оборудования.

Компактная 4-х канальная конструкция занимает значительно меньше места на столе. Термоинструмент может располагаться на штатных подставках (входящих в комплектацию) как рядом с блоком управлением Hakko 702B, так и на самом блоке. Интуитивно понятное управление станцией позволяет сразу начать работу по монтажу/демонтажу радиокомпонентов без долгого изучения технической документации. Две независимые паяльные станции и демонтажная станция имеют функцию калибровки.

К данной модели для использования подходит огромное количество разнообразие паяльных головок и наконечников от хорошо известных существующих станций и устройств фирмы Hakko.
Конструкция ремонтного центра защищена от статического электричества!

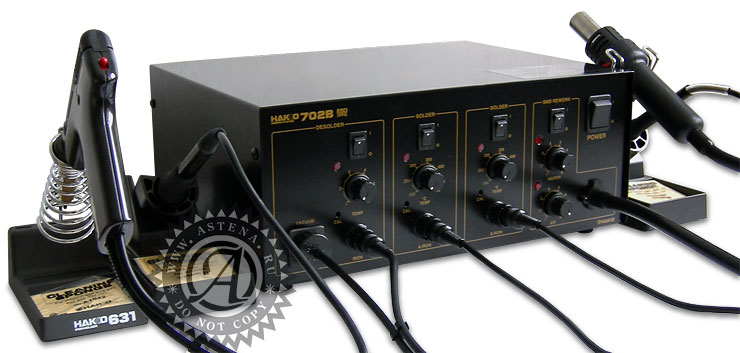

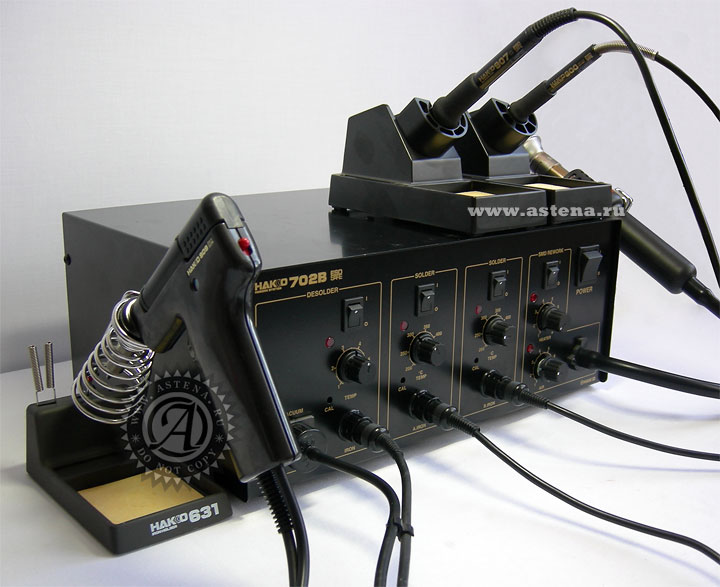

Фотографии паяльной станции Hakko 702B

паяльная система Hakko 702B

Блок управления Hakko 702B


паяльная станция Hakko-702B

Многофункциональная станция Hakko-702B

паяльный комплекс Hakko 702B


Hakko 702B с подключенным штатным термоинструментом

Паяльная станция Hakko 702B с подключенным штатным термоинструментом

Паяльная система Hakko 702B включает в себя: две независимые паяльные станции, демонтажную станцию с мощным демонтажным пистолетом, термовоздушную станцию для монтажа и демонтажа SMD-компонентов.



Комплект поставки Hakko 702B:

  • Станция - 1 шт.
  • Наконечники для демонтажа SMD компонентов (A1124B, A1128B) - 2 шт.
  • Паяльники (900S ESD и 907 ESD) - 2 шт.
  • Демонтажный пистолет Hakko 809 - 1 шт.
  • Подставка для паяльника - 3 шт.
  • Держатель для инструментов - 1 шт.
  • Кювета для термоголовок - 1 шт.
  • Гаечный ключ для демонтажного пистолета - 1 шт.
  • Узел фильтрации (с держателем, пружинным фильтром и фильтром из керамической бумаги (L) - 1 шт.
  • Пружинный фильтр - 3 шт.
  • Фильтр из керамической бумаги (L) - 4 шт.
  • Фильтр из керамической бумаги (S) - 2 шт.
  • Шомпол для наконечника Ø 1 мм - 1 шт.
  • Шомпол для нагревательного элемента - 1 шт.
  • Сверло для прочистки наконечника Ø 1 мм - 1 шт.
  • Захват для микросхем с узкой и широкой вилкой - 1 шт.
  • Силиконовая смазка - 1 шт.
  • Кабель питания - 1 шт.
  • Руководство по эксплуатации - 1 шт.



Скачать для ознакомления Руководство по эксплуатации к паяльной станции Hakko 702 (рус., 1,0 Mb)




Технические данные Hakko 702B

Параметры Значения
Название Hakko 702B
Потребляемая мощность 500 Вт
Параметры станции
Пайка
Выходное напряжение 24 В переменного тока
Температура 200 – 480°C
Демонтаж
Выходное напряжение 24 В постоянного тока
Генератор вакуума Вакуумный насос с двойным цилиндром
Давление вакуума 600 мм рт. ст.
Скорость всасывания 15 л/мин
Температура 380 – 480°C
Термовоздушный монтаж и демонтаж SMD-компонентов
Напряжение сети 100, 110, 220–240 В переменного тока
Насос Диафрагменный
Скорость поддува 23 л/мин (макс.)
Температура 100 – 420 °C
Внешние габариты (BxLxH) 360 x 266 x 150 мм
Вес 10.0 кг
Параметры паяльников
Название Hakko 900(S) ESD Hakko 907 ESD
Потребляемая мощность 50 Вт
Сопротивление между наконечником и заземлением < 2 Ом
Потенциал между наконечником и заземлением < 2 мВ
Нагревательный элемент Керамический
Стандартный паяльный наконечник 900S-T-I 900M-T-B
Шнур 1.2 м
Общая длина (без шнура) 176 мм 190 мм
Вес (без шнура) 25 г 44 г
Параметры демонтажного пистолета
Название Hakko 809
Потребляемая мощность 50 Вт
Сопротивление между наконечником и землей < 2 Ом
Потенциал наконечника относительно земли < 2 мВ
Стандартный наконечник A1003 (Наконечник S ø1,0 мм)
Внешние габариты (ширина, высота) 135 x 174 мм
Вес (без шнура) 120 г
Параметры термовоздушного паяльника
Потребляемая мощность 250 Вт
Общая длина (без шнура) 196 мм
Вес (без шнура) 120 г
