Hakko FR-1418. Руководство по эксплуатации и техническому обслуживанию

Страница: 1 2 3 4 5

Блок формирования и распределения давления и нагрева

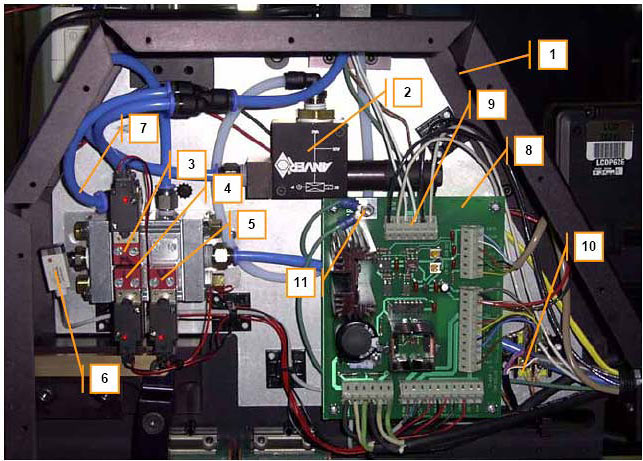

Рисунок 30: Блок формирования и распределения давления и нагрева


ОПИСАНИЕ
1 Блок формирования и распределения давления и нагрева
2 Вакуумный генератор
3 Электромагнитный клапан средней подачи воздуха
4 Электромагнитный клапан низкой подачи воздуха
5 Электромагнитный клапан вакуумного генератора
6 Выключатель давления
7 Подача низкого давления
8 Плата переключения и распределения
9 Питание нагревателя
10 Соединение термопар
11 Заземление

Процедуры обслуживания:
1. Чтобы поменять галогеновую лампу освещения компонента или платы на стандартном блоке призм, следуйте процедурам, описанным ниже на Рисунках 31 и 32.
2. Чтобы поменять кварцевые лампы внизу, откройте основание машины (Рисунок 7, цифра 5) и решетку коллиматора (Рисунок 7, цифра 6), а затем выполните процедуры, описанные на Рисунках 33 и 34.
3. Чтобы заменить предохранители, сначала найдите и устраните причину неисправности предохранителя, затем откройте основание машины (Рисунок 7, цифра 5), найдите на щите питания предохранитель (Рисунок 35, цифра 3) и замените предохранитель на исправный того же типа и номинала. Закройте основание станции.

Снятие пластины
Рисунок 31: Снятие пластины
Открутите четыре винта по углам (1), удерживающих защитную пластину (2) верхнего или нижнего освещения. Осторожно вытяните пластину из корпуса (3), держатель (4) лампы должен остаться на месте. См. рисунок 32, замените лампы на идентичные (максимум 75 W)
Смена галогеновых ламп
Рисунок 32: Смена галогеновых ламп
Потяните лампу (5) и выньте ее из патрона (6), затем в обратном порядке установите новую лампу. Возможно, потребуется слегка согнуть контакты на новой лампе, чтобы она вошла в патрон. Не трогайте лампы голыми руками. Соблюдайте меры безопасности, приведенные в начале раздела. Осторожно, не придавите провода, когда будете закрывать основание.
Смена кварцевых ламп нижнего нагревателя
Рисунок 33: Смена кварцевых ламп нижнего нагревателя
Возьмите лампу (1) по центру. Слегка протолкните лампу к противоположной группе контактов (2), и нагнув лампу, достаньте ее так, как показано на рисунке. Не трогайте лампы голыми руками. Соблюдайте меры безопасности, приведенные в начале раздела. Установите новую лампу, соблюдая обратный порядок процедур.
Проверка контактов лампы нижнего нагревателя
Рисунок 34: Проверка контактов лампы нижнего нагревателя
Возьмите лампу (1) по центру. Слегка протолкните лампу к одной группе контактов (2), затем к другой. Так как контактные пружины сгибаются, вы почувствуете небольшой ход лампы в обоих направлениях. Но ход лампы не должен быть сильно большим. Лампа должна удерживаться только контактами. Немного поверните лампу вправо и влево по продольной оси лампы, чтобы убедиться, что лампа надежно сидит на контактах.

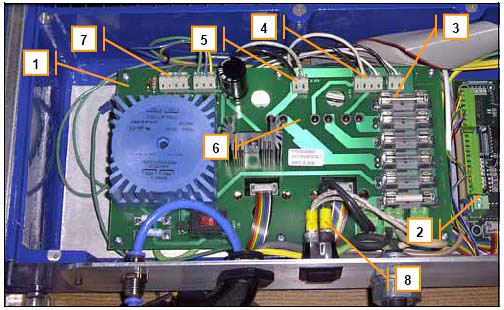

Плата распределения питания

Рисунок 35: Плата распределения питания

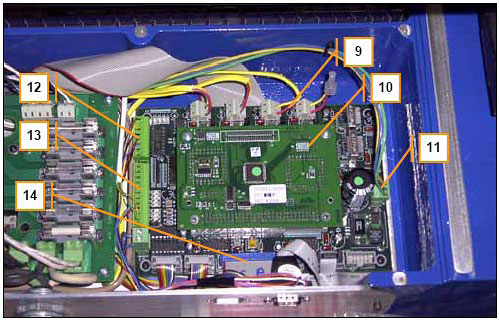

Плата ввода-вывода

Рисунок 36: Плата ввода-вывода


Таблица к Рисункам 35 и 36:

ОПИСАНИЕ
1 Плата распределения питания
2 Плата ввода-вывода
3 Предохранители (На плате обозначены по отдельности)
4 Силовые терминалы нижнего и верхнего нагревателя
5 Силовые терминалы второй опционной зоны нагрева
6 Модуль регулирования мощности тока электрических соединений
7 Постоянный ток в 12 V на выходном разъеме
8 Основные подключения к выключателю питания (вход / выход)
9 Входные зажимы термопар
10 Плата центрального процессора (подключается к плате ввода-вывода)
11 Переменный ток в 12 и 24 V от платы питания
12 Выходной разъем
13 Входной разъем
14 Плоский кабель для передней панели ЖК / интерфейса

Оптическая калибровка и настройка:

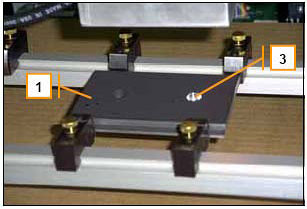

Калибровочная пластина Калибровочный наконечник
Рисунок 37: Калибровочная пластина Рисунок 38: Калибровочный наконечник

Процедура калибровки:
1. Раскройте блок линз и освещения (Рисунок 17) и установите калибровочную пластину (1) на держатель плат.
2. Снимите насадку и вакуумный наконечник (Рисунок 29) и установите калибровочный наконечник (2). При необходимости настройте остановку блока призм так, как показано на Рисунке 39.
3. При необходимости настройте зеркала так, как показано на Рисунке 40.
4. Опустите голову нагрева ВНИЗ, а затем точно настройте ее высоту так, чтобы калибровочный наконечник находился над глухим отверстием (3) калибровочной пластины (1).
5. Совместите калибровочный наконечник с пластиной так, как показано на Рисунке 41.
6. Чтобы просмотреть наложенное изображение наконечника и глухого отверстия пластины, воспользуйтесь системой видео выравнивания. Важно, чтобы в этот момент не было никакого движения по осям X и Y.
7. Если центр наконечника совпадает с центром глухого отверстия пластины, то не требуется проводить настройку призм. Если центры наконечника и глухого отверстия не совпадают, то настройте призмы так, как показано на Рисунках 42 и 43.
8. Вновь установите вакуумный наконечник и закройте блок.

Настройка остановки блока призм
Рисунок 39: Настройка остановки блока призм

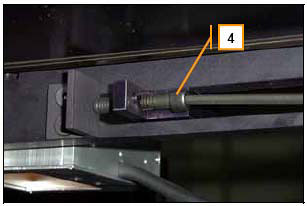

Поднимите голову в крайнее верхнее положение. Передвиньте блок призм вправо до упора (Рисунок 17). Настройте высоту так, чтобы вакуумный или калибровочный наконечник находился точно над верхним освещением, проверьте, чтобы наконечник центрировался точно слева направо относительно призмы. Измерьте центрирование призмы мерной линейкой, если она у вас есть. Если необходимо настроить положение блока призм, то настройте соответствующим образом ограничительный винт (4).
Настройка зеркал
Рисунок 40: Настройка зеркал
Верните голову в крайнее верхнее положение и включите ЖК монитор. Передвиньте блок призм (7) в крайнее правое положение. Слегка открутите стопорный винт (5) кронштейна зеркала, и затягивая или ослабляя три винта (6), настройте положение зеркала так, чтобы кончик насадки находился в центре видеоизображения. Настройте управление зумом линз по всему ходу так, чтобы видеоизображение всегда оставалось в центре экрана. Закрутите центральный винт.
Совмещение калибровочного наконечника с калибровочной пластиной
Рисунок 41: Совмещение калибровочного наконечника с калибровочной пластиной

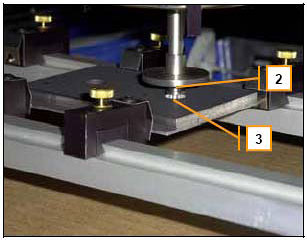

Опустите голову вниз и совместите центр калибровочного наконечника (2) с центром глухого отверстия калибровочной пластины (3) при помощи положений по осям Х и Y. Настройте положения по осям X и Y так, чтобы наконечник беспрепятственно входил и выходил в отверстие.

Настройка призм

Рисунок 42: Настройка призм (слева направо)

Настройка призм

Рисунок 43: Настройка призм (вперед-назад)


Чтобы настроить призмы:

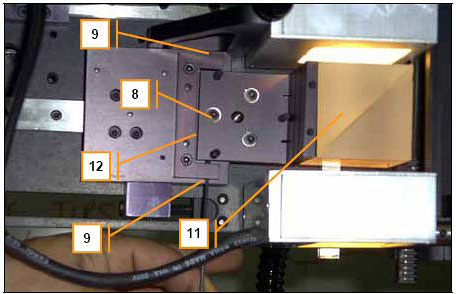

Призмы (11) крепятся на регулируемом держателе (12), который позволяет поворачивать призму к оси Z под прямым углом. Это позволяет корректировать отклонение оптического изображения по осям во время процедуры калибровки. Старайтесь не настраивать положение держателя призм, кроме тех случаев, когда процедура калибровки потребует этого. Ослабьте три винта (8) на держателе призм. Чтобы скорректировать смещение изображения вправо-влево, подкрутите фиксирующие винты (9). Чтобы скорректировать смещение изображения вперед-назад (сверху вниз на видеомониторе), подкрутите фиксирующие винты (10). (Примечание: При подкручивании фиксирующих винтов, ослабляя один винт, закручивайте противоположный.) После завершения выравнивания двух изображений, слега затяните три винта на держателе призм. После затягивания винтов посмотрите видеоизображение, чтобы проверить, не сбилось ли выравнивание изображений.
