Терраомметр MI 2077. Руководство по эксплуатации

MI 2077. Измеритель сопротивления изоляции напряжением до 5000 В Metrel TeraOhm 5 kV

1. Введение
1.1. Характеристики
Тестер TeraOhm 5 kV является портативным контрольно-измерительным прибором с питанием от батарей и от сети. Он предназначен для проверки сопротивления изоляции с использованием высоких значений испытательных напряжений до 5 кВ и работает на основе Simple и CLEAR.
Данный прибор был разработан и произведен на основе богатого опыта, приобретенного в течение долгих лет работы с контрольно-измерительным оборудованием подобного рода. Функции тестера TeraOhm 5 kV :
• Измерение высоких значений сопротивления изоляции до 5 ТОм
- Программируемые значения испытательного напряжения от 250 В до 5 кВ
- Программируемый таймер от 1 с до 30 мин
- Автоматическая разрядка тестируемого объекта после завершения измерения
- Измерение емкостного сопротивления
• Измерение сопротивления изоляции при различных значениях испытательного напряжения (пошаговое увеличение напряжения)
- Пять дискретных значений испытательного напряжения пропорционально устанавливаются в пределах диапазона испытательного напряжения.
- Программируемый таймер от 1 до 30 мин для одного шага
• Коэффициент поляризации PI и коэффициент разряда диэлектрика
- PI=RINS(t2)/RINS(t1)
- DD=Idis(1 мин)/СU
• Выдерживаемое напряжение (постоянного тока) до 5.5 кВ
- Программируемое линейное изменение испытательного напряжения от 250 В до 5 кВ
- Высокое разрешение линейного изменения (около 20 В на шаг)
- Программируемое значение порогового тока
• Измерение напряжения и частоты постоянного/переменного тока до 600 В
Точечно-матричный жидкокристаллический дисплей позволяет легко считывать результаты измерений и связанные с ними параметры. Работа с прибором проста и не требует от оператора какой-либо специальной подготовки (за исключением ознакомления с настоящим руководством).

Для получения общей информации об измерениях, рекомендуем ознакомиться с буклетом “Теоретические и практические принципы проведения измерений на электроустановках”.
Прибор позволяет сохранять результаты тестирования. C помощью профессионального программного обеспечения можно производить передачу результатов тестирования и других параметров между прибором и ПК в обоих направлениях.

1.2. Стандарты
Работа с прибором IEC/EN 61557-2
Электромагнитная совместимость:
EN 50081-1, EN 50082-1
IEC 61326 Класс В

Безопасность: EN/ IEC 61010-1 (прибор)
EN/ IEC 61010-2-31 (принадлежности)

2. Описание прибора
2.1. Корпус прибора
Прибор помещен в пластиковый корпус, который обеспечивает класс защиты, указанный в общих технических характеристиках. Корпус имеет переносной ремень, который используется для ношения прибора через плечо. Имеются краткие технические характеристики корпуса прибора.
2.2 Панель оператора
Панель оператора состоит из точечно-матричного ЖКИ, поворотного переключателя и клавиатуры, как показано на рисунке ниже.

Передняя панель

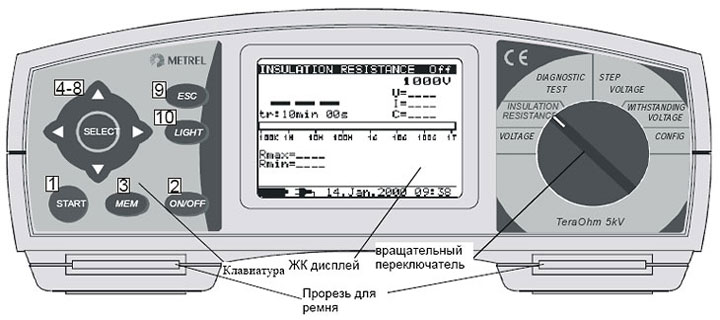

Рис. 1 Передняя панель


Надписи:
1. Клавиша START для начала любого измерения
2. Клавиша ON/OFF для включения и выключения прибора.
3. Клавиша MEM для сохранения, вызова и удаления результатов
4. Клавиша SELECT для входа в режим настройки выбранной функции или для выбора активного параметра, который необходимо установить
5. Клавиша курсор для выбора верхней опции
6. Клавиша курсор для выбора нижней опции
7. Клавиша курсор для уменьшения значения выбранного параметра
8. Клавиша курсор для увеличения значения выбранного параметра
9. Клавиша ESC для выхода из выбранного режима
10. Клавиша Light для включения и выключения подсветки дисплея.

2.3. Разъемы
Тестер TeraOhm 5 kV имеет следующие подключения:
- Подключение тестовых проводов к трем однополюсным безопасным разъемам (1, 2, 3)
- Подключение кабеля связи к 9-контактному разъему RS 232 (4)
- Подключение шнура питания к сетевой розетке (5)

Разъемы

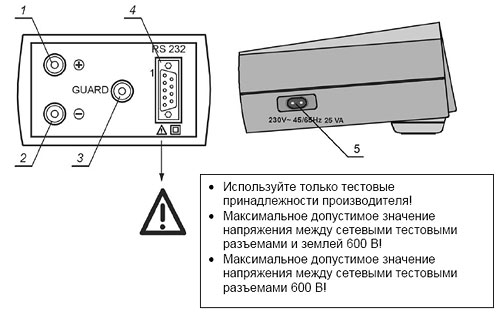

Рис. 2 Разъемы

Надписи:
1. Положительный тестовый вывод сопротивления изоляции
2. Отрицательный тестовый вывод сопротивления изоляции .
3. Тестовый проводник GUARD для отвода потенциального тока утечки при измерении сопротивления изоляции
4. Гальванически развязанный разъем RS 232 для подключения прибора к ПК
5. Сетевой разъем для подключения прибора к питанию от сети переменного тока.

2.4. Нижняя сторона

Нижняя сторона

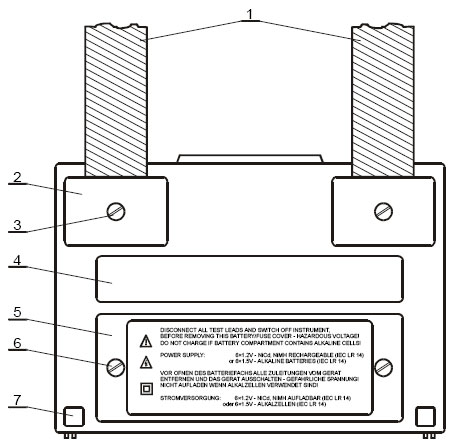

Рис. 3 Нижняя сторона

Надписи:
1. Нейлоновая лента (позволяет оператору носить прибор через плечо)
2. Пластиковый чехол (фиксирует нейлоновую ленту к прибору)
3. Винт (отвинтите, чтобы удалить нейлоновую ленту или чтобы открыть прибор)
4. Наклейка с диапазонами измерений
5. Крышка отсека для батарей и предохранителя
6. Винт (отвинтите, чтобы заменить батареи или перегоревший предохранитель)
7. Резиновая ножка

2.5. Принадлежности
В комплект прибора входят стандартные и дополнительные принадлежности. Дополнительные принадлежности поставляются по заказу. Информацию о принадлежностях, входящих в стандартную комплектацию вы можете посмотреть в прилагаемом перечне, либо у вашего дистрибьютора или на странице METREL: http://www.metrel.si.

3. Предупреждения
С целью обеспечения максимальной безопасности оператора при выполнении различных измерений и испытаний при помощи TeraOhm 5 kV, а также во избежание повреждения прибора, обратите внимание на следующие общие предупреждения:
ЗНАЧЕНИЕ СИМВОЛОВ
• Символ на приборе означает “Внимательно прочтите Руководство по эксплуатации!”
• Символ означает, что «Опасное напряжение более 1000 В на тестовых выводах!»
ОБЩИЕ МЕРЫ ПРЕДОСТРОЖНОСТИ
• Если контрольно-измерительный прибор используется в нарушение условий, указанных в инструкции по эксплуатации, защита, обеспечиваемая прибором , может быть повреждена!
• Не используйте прибор и принадлежности при обнаружении каких-либо повреждений!
• Любые сервисные вмешательства и процедура настройки могут проводиться только компетентными и уполномоченными лицами!
• Во избежание поражения электрическим током при работе с электроустановками примите все общеизвестные меры предосторожности!
• К работе с прибором допускаются только компетентные лица, имеющие соответствующую подготовку
БАТАРЕИ
• Перед тем как снять крышку батарейного отсека, отключите питание и отсоедините все измерительные принадлежности, подключенные к прибору!
• Если внутри находятся щелочные батареи, не включайте в сеть питания во избежание опасности взрыва! Не заряжать, если установлены щелочные батареи!
ВНЕШНИЕ НАПРЯЖЕНИЯ
• Не подключайте прибор к сетевому напряжению, отличному от значения, указанного на наклейке рядом с сетевым разъемом, в противном случае прибор может быть поврежден.
• Во избежание повреждения прибора не подключайте тестовые выводы к внешнему напряжению постоянного или переменного тока более 600 В (категория безопасности CAT III)!

РАБОТА С ПРИБОРОМ
• Используйте только стандартные или дополнительные тестовые принадлежности, поставляемые вашим дистрибьютором!
• Пред подключением тестовых проводов к прибору, необходимо отключить его от питания
• Во время проведения измерения не касайтесь каких-либо проводящих элементов тестируемого оборудования
• Перед началом проведения измерения сопротивления убедитесь, что тестируемый объект отключен от сети питания
• Во избежание поражения электрическим током во время измерения не прикасайтесь к тестируемому объекту!
• При тестировании емкостных объектов (длинных кабелей и т.д.) по окончании измерения невозможен немедленный автоматический разряд объекта - на дисплее отобразится сообщение «Please wait, discharging»
РАБОТА С ЕМКОСТНЫМИ НАГРУЗКАМИ
• Нагрузки емкостью 40 нФ, заряженные до 1 кВ, или 1.6 нФ, заряженные до 5 кВ, опасны для жизни!
• Во время испытания не дотрагивайтесь до измеряемого объекта до полной его разрядки
• Максимальное внешнее напряжение между любыми двумя проводами 600В (категория безопасности CAT III )
